GH141鎳基變形高溫合金
一、GH141概述
     GH141是沉淀硬化型鎳基變形高溫合金，在650～950℃范圍內，具有高的拉伸和持久蠕變強度和良好的抗氧化性能。由于合金中鋁、鈦、鉬含量較高，鑄錠開坯比較困難，但變形后的材料具有較好的塑性，在退火狀態下可以冷成形，也可進行焊接，焊接部件熱處理時易產生應變時效裂紋。卓伊實業可供的合金品種有薄板、帶、絲、盤件、環形件、鍛件、棒材、和精密鑄件等，適合于制造在870℃以下要求有高強度和980℃以下要求抗氧化的航空、航天發動機高溫零部件。
    1.1 GH141材料牌號 GH141(GH4141)。
    1.2 GH141相近牌號 UNS N07041，Rene′41，R41，Carpenter41，PYROMET41，UNITEMP41，HynessalloyR41，J1610(美國）。
    1.3 GH141材料的技術標準
    1.4 GH141化學成分  見表1-1。

C

Cr

Ni

Co

Mo

Al

Ti

B

Fe

Zr

Mn

Si

P

S

Cu

不大于

0.06～0.12

18.0～20.0

余

10.0～12.0

9.00～10.50

1.40～1.80

3.00～3.50

0.003～0.010

5.00

0.07

0.50

0.50

0.015

0.015

0.50

注：航天用材可加入ω（Mg)<0.05%和ω(La)<0.035%。1.5 GH141熱處理制度 見表1-2。

品種	熱處理制度
（航空）圓餅、環坯、環形件、棒、板材	規范Ⅰ:1080℃±10℃,快淬+1120℃±10℃，0.5h,空冷+900℃±10℃,1-4h,空冷
（航天）棒、盤件	規范Ⅱ:1080℃,4h,油冷+760℃，16h,空冷
	規范Ⅲ:1065℃,4h,空冷+760℃，16h,空冷
板材	規范Ⅳ:1180℃,30min，空冷+900℃，4h,空冷
	規范Ⅴ:1080℃,保溫不小于2.4min/mm,空冷+760℃，16h,空冷

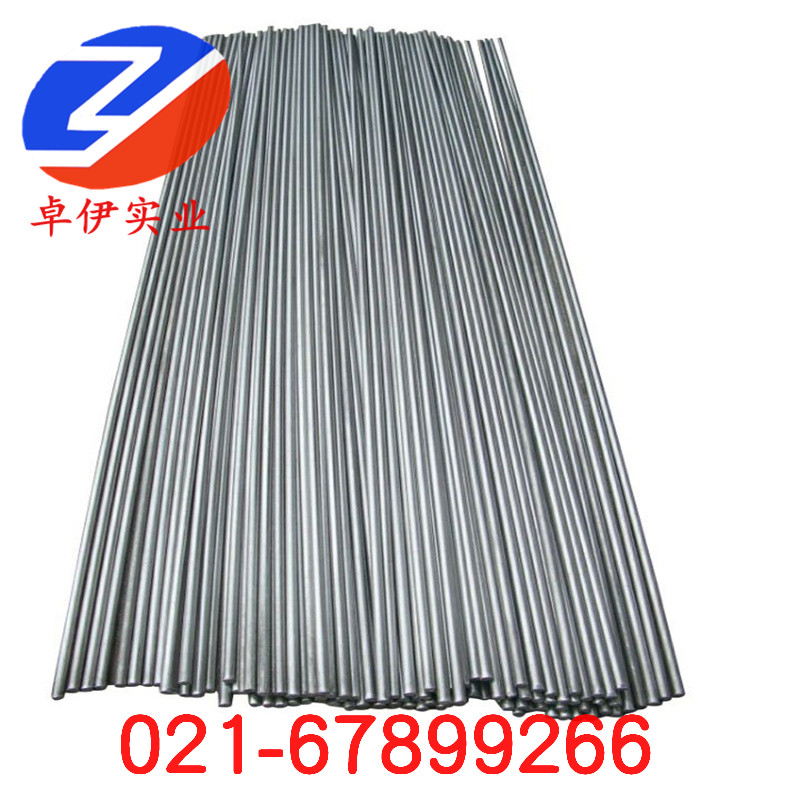

1.6 GH141品種規格與供應狀態 上海卓伊實業可提供各種規格的圓餅、環坯、環形件、薄板、帶材、棒材、鍛件和精密鑄件等。板材于固溶狀態交貨，棒材和鍛件不經熱處理交貨。
    1.7 GH141熔煉與鑄造工藝 合金采用真空感應熔煉、真空感應熔煉加電渣重熔或真空電弧重熔工藝。
    1.8 GH141應用概況與特殊要求 該合金廣泛用于制造航空、航天發動機高溫承力零部件，如導向葉片、燃燒室、渦輪、導向器高溫承力件、軸、盤、葉片和緊固件等，板材焊接件熱處理時的應變時效裂紋，可采用焊前過時效處理或在焊前控制固溶處理后的冷卻速度的方法來解決，焊后再進行標準熱處理。
二、GH141物理及化學性能
2.1 GH141熱性能
2.1.1 GH141熔化溫度范圍  1316～1371℃。
2.1.2 GH141熱導率  見圖2-1。

θ/℃	100	200	300	400	500	600	700	800	900
λ/(W/(m·℃))	8.37	10.47	12.56	15.07	17.17	19.56	21.35	23.45	25.96

2.1.3 GH141線膨脹系數 見圖2-2。

θ/℃	20～100	20～200	20～300	20～400	20～500	20～600	20～700	20～800	20～900
α1/10-6℃-1	10.54	11.69	12.24	12.78	13.08	13.48	14.21	14.97	15.91

2.2 GH141密度  ρ=8.27g/cm³。

2.3 GH141電性能 δ2mm板材的室溫電阻率見表2-3。

狀態	ρ/(10-6Ω.m)	狀態	ρ/(10-6Ω.m)
熱軋	1.31	1175℃,0.5h,空冷	1.33
1065℃,4h,空冷	1.25	1175℃,0.5h,空冷+900℃,4h,空冷	1.34
1065℃,4h,空冷+760℃,16h,空冷	1.27

2.4 GH141磁性能 見表2-4。

狀態	20℃下300Οe時的磁導率/(H/m)
1065℃,4h,空冷+760℃,16h,空冷	＜1.002
1175℃,0.5h,空冷+900℃,4h,空冷	＜1.002

2.5 GH141化學性能
2.5.1 GH141抗氧化性能 在空氣介質中的氧化速率見表2-5。

表面狀態	θ/℃	不同時間氧化速率/(g/(m2·h))					表面狀態	θ/℃	不同時間氧化速率/(g/(m2·h))
		25h	50h	75h	100h	200h			25h	50h	75h	100h	200h
磨光	900	0.240	0.150	0.120	0.095	0.066	磨光	1100	1.360	0.870	0.750	0.680	0.490
磨光	1000	0.610	0.410	0.320	0.260	0.182	W-2涂層	1100	0.496	0.494	0.413	0.356	---

三、GH141力學性能
3.1 GH141技術標準規定的性能
3.1.1 卓伊實業GH141圓餅、環坯、環形件、大棒材標準規定的性能見表3-1。

材料標準

品種

熱處理制度

拉伸性能

HBS

持久性能

θ/℃

σb/MPa

σP0.2/MPa

δ5/%

φ/%

θ/℃

σ/MPa

t/h

δ/%

Q/5B 4027-1992 Q/3B 4060-1992

圓餅、環坯、環形件、大棒材

1080℃±10℃，快淬＋1120℃±10℃，30min，空冷＋900℃±10℃，4h，空冷

760

≥835

≥620

≥12

≥15

≥283

900

172

≥20

-

注：1 環形件經退火處理后的室溫硬度HBS≤363。
    2 經固件和時效處理后的室溫硬度HRC≥30(HBS≥283)。
3.1.2 GH141緊固件標準規定的性能見表3-2。

卓伊實業   材料標準	品種	熱處理制度	拉伸性能					持久性能
			θ/℃	σb/MPa	σP0.2/MPa	δ5/%	φ/%	θ/℃	σ/MPa	t/h
Q/6S 1033-1992	緊固件	冷拉后1080℃±10℃，快淬＋1120℃±10℃，30min，空冷＋900℃±10℃，4h，空冷	20	≥1070	-	≥8	≥10	730	586	≥30
			760	≥870	-	≥8	≥10

3.1.3 GH141d90mm棒材標準規定的性能見表3-3。

熱處理狀態	θ/℃	拉伸性能				HBS	沖擊韌性	持久性能
		σb/MPa	σP0.2/MPa	δ5/%	φ/%		aKV/(kJ/m2)	σ/MPa	t/min
		不小于
1065～1080℃,4h,油冷或空冷＋760℃,16h,空冷	20	1175	880	12	12	340	147
	800	735	635	15	20	-		588	90

3.1.4 GH141板材、帶材標準規定的性能見表3-4。

熱處理制度	厚度/mm	θ/℃	拉伸性能			HRC
			σb/MPa	σP0.2/MPa	δ5/%
1080℃，保溫不小于2.4min/mm,空冷	0.4～2.9	20	≤1170	≤690	≥30	≤30
	≥2.9～4.0	20	≤1240	≤795	≥30	≤30
固溶處理＋760℃，16h，空冷	≤0.50	20	≥1105	≥825	≥6	≥35
		760	≥895	≥760	≥3	-
	>0.50	20	≥1170	≥895	≥10	≥35
		760	≥965	≥760	≥3	-

四、GH141組織結構
4.1 GH141相變溫度 合金熱處理后，組織中析出相的相變溫度范圍見表4-1。

析出相	γ′	M6C	M23C6	MC	μ	σ
相變溫度范圍/℃	<1052	760～1149	760～901/982	796～1149	870～980	760～982/1038

4.2 GH141時間-溫度-組織轉變曲線
4.2.1 GH141鑄態試樣經1180℃,6h,水冷淬火后，再在不同溫度保濕1h，析出相數量和溫度的關系見圖4-2。
4.2.2 GH141經1200℃,2h固溶處理后，再在760～1200℃時效2～96h,析出相數量和時效溫度的關系見圖4-2。
4.2.3 GH1415000h長期時效后，合金中析出相數量的變化見圖4-3。
4.3 GH141合金組織結構 合金在標準熱處理狀態的組織除γ基體外，還存在γ′、M6C、M23C6、MC，長期時效后有μ相析出。
五、GH141工藝性能與要求
5.1 GH141成形性能
5.1.1 GH141鋼錠鍛造前應進行高溫均勻化處理，鍛造加熱溫度為1160～1180℃，終鍛溫度不低于1000℃。板坯軋制加熱溫度為1140～1160℃，終軋溫度不低于1060℃。薄板軋制加熱溫度為1140～1160℃，終軋溫度不低于800℃。
5.1.2 GH141冷軋薄板固溶狀態的反復彎曲和杯突性能見表5-1。

品種	熱處理制度	反復彎曲次數	杯突深度/mm
δ1.5mm冷軋薄板	1180℃，30min，空冷	12	10.1
	1180℃，30min，空冷	20	12.4

5.1.3 GH141旋壓性能 板材在保持細晶和較低的硬度時具有很好的可旋性。根據室溫拉伸斷面收縮率φ(%)算出極限減薄率φmax(%)=φ(%)/[0.17＋φ(%)]，各種形狀極限減薄率φmax(%)見表5-2。

	圓錐形件	半球形件	筒形件	曲母線
φmax/%	40	35	60	35

5.1.4 GH141熱塑性能
      5.1.4.1 GH141d22mm軋材熱頂鍛塑性見表5-3，塑性圖見圖5-1。

試驗溫度/℃	900	950	970	980	1000	1050	1100	1150	1170	1200
ε極限max/%	14.6	29.3	43	43.8	75.3	81.8	78.2	70	75.5	36
ε裂紋min/%	23.4	44	51	61.5	>75.3	>81.8	80.6	78.3	76	41

5.1.4.2 GH141d22mm軋材的熱模擬塑性試驗結果見表5-4。
5.1.4.3 GH141d90mm棒材經1065℃,4h,空冷＋760℃,16h,空冷熱處理后進行高溫拉伸試驗，其高溫拉伸塑性見表5-5。
5.1.5 GH141合金再結晶圖
5.1.5.1 GH141加工再結晶圖見圖5-2。
5.1.5.2 GH141固溶再結晶圖見圖5-3。

類型	θ/℃	900	950	975	1000	1050	1100	1150	1160	1200
冷卻曲線	σ/MPa	749	404	-	227	206	156	-	102	-
	φ/%	19.9	23.6	55.4	67.4	83.1	81.1	-	53.1	-
加熱曲線	σ/MPa	739	688	599	484	255	229	191	-	0
	φ/%	34.9	49.6	68.3	82.7	91.7	86.4	62.9	-	0

注：1 冷卻曲線 以100℃/s加熱到1160℃保溫處理后，隨爐冷卻到規定溫度再保溫100s，以100m/s速度拉斷。
    2 加熱曲線 以100℃/s加熱到規定溫度保溫100s，以100m/s速度拉斷。

試驗溫度/℃	950	1000	1050	1100	1150	1200
高溫拉伸塑性δ/%	21.8	31.8	66.6	102	117	108.2

 5.2 GH141焊接性能
5.2.1 GH141合金可熔焊、擴散焊、釬焊、摩擦焊。熔焊既可用電子束焊接，也可用氬弧焊焊接。熔焊縫在熱處理時有產生應變時效裂紋傾向，為將這種傾向減到最小，應在焊接前固溶緩慢退火，即1080℃，隨后以22℃/min冷卻到650℃；另一辦法是在焊接前進行過時效處理，即1080℃，30min，以1.7～4.4℃/min冷卻到980，4h，以1.7～4.4℃/min冷卻到870℃，4h,再以1.7～4.4℃/min冷卻到760℃，16h,空冷。焊后在消除焊接應力和恢復性能時，應快速加熱通過時效硬化溫度區間，這樣可消除應變時效開裂傾向。使用細晶、低雜質含量母材，消除機械加工硬化，低的焊接線能量也可以降低應變時效開裂傾向
5.3 GH141零件熱處理工藝
5.3.1 GH141在較低溫度下工作，要求零件具有高的拉伸強度和疲勞性能時，推薦采用1080℃，空冷＋760℃，16h，空冷。
5.3.2 GH141對在高溫下工作，又要求材料具有高的熱強性時，適宜的熱處理規范為1180℃，空冷＋900℃，4h，空冷。
5.3.3 GH141對要求焊接的環形件等零部件，推薦采用1120℃，30min，空冷＋900℃，4h，空冷。
